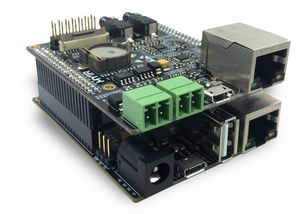

米尔科技MYB-6ULX底板产品概述 一款灵活高效的PCBA方案板

在嵌入式系统开发领域，一款设计精良、接口丰富、扩展性强的核心底板对于产品快速原型设计和量产部署至关重要。米尔科技推出的MYB-6ULX底板，正是围绕其高性能、低功耗的MYC-6ULX核心板而设计的一款功能完善的PCBA（Printed Circuit Board Assembly）方案板。它为基于NXP i.MX 6UL/6ULL处理器的应用提供了开箱即用的硬件平台，极大地简化了开发流程，加速了产品上市时间。

核心定位与设计理念

MYB-6ULX底板的核心定位是作为MYC-6ULX核心板的“功能扩展载体”和“系统集成平台”。其设计理念充分体现了模块化设计的优势：

1. 核心与功能分离：将最核心的CPU、内存、存储及基础电源管理集成在紧凑的MYC-6ULX核心板上，而将丰富的外设接口、物理连接器、扩展槽等布置在底板上。这种设计使得系统升级（如更换更高性能的核心板）时，只需最小化硬件改动，保护了用户的底板投资。
2. 开箱即用：底板集成了启动所需的所有基础电路和接口，用户拿到MYB-6ULX与MYC-6ULX核心板组合后，连接电源和调试串口即可启动系统，立即进行软件开发与功能验证。
3. 灵活扩展：提供了丰富的标准接口和扩展接口，方便用户连接各种外设或扩展自定义功能模块。

关键硬件特性与接口资源

MYB-6ULX底板充分挖掘了i.MX 6UL/6ULL处理器的外设潜能，提供了全面而实用的接口配置：

1. 电源管理：支持宽电压直流输入（如5V/2A），并设计了高效、稳定的电源树，为核心板及底板各模块提供纯净的电源。通常包含电源开关、指示灯和复位电路。

1. 网络通信：

• 以太网：提供1路10/100M自适应以太网接口（RJ45），部分型号可能支持双网口，适用于工业网络、网关等应用。

• 无线扩展：通过板载的Mini-PCIe接口或USB接口，可灵活接入Wi-Fi、蓝牙或4G模块，实现无线连接能力。

1. 显示与触摸：

• LCD接口：支持RGB液晶屏直连，分辨率最高可达1280x800。

• 触摸屏：集成4线电阻触摸屏接口或电容触摸屏接口，方便构建人机交互界面。

1. 多媒体与音频：

• 音频编解码：集成标准音频编解码芯片，提供麦克风输入和耳机/线路输出接口。

• 摄像头：提供CMOS摄像头接口（如DVP或MIPI CSI），支持图像采集功能。

1. 数据存储：

• TF卡槽：支持通过TF卡进行系统启动或扩展存储。

• SATA接口（部分型号）：可直接连接SATA硬盘，满足大容量数据存储需求。

1. 通用串行与工业接口：

• USB：提供多个USB Host接口和1个USB OTG接口，用于连接键鼠、U盘、移动硬盘等设备。

• 串口：提供多路UART（通常包含调试串口），部分可能转换为RS232/RS485电平，直接用于工业通信。

• CAN总线：集成CAN控制器和收发器，提供标准的CAN接口，适用于汽车电子、工业控制网络。

1. 扩展与调试接口：

• GPIO扩展：通过排针或连接器将处理器的剩余GPIO引出，供用户自定义使用。

• ADC接口：引出模拟输入通道，用于采集模拟信号。

• I2C/SPI接口：方便连接各类传感器、EEPROM、显示屏等外设。

• JTAG/SWD调试接口：用于底层系统调试。

作为PCBA方案板的优势

MYB-6ULX不仅仅是一块评估底板，更是一个成熟的PCBA方案板，其优势体现在：

• 降低开发门槛与风险：用户无需从零开始设计复杂的多层电路板和电源系统，可以直接基于此成熟方案进行二次开发或直接应用于产品，显著缩短研发周期，降低技术风险和硬件成本。
• 加速产品化进程：底板设计经过严格测试和验证，稳定可靠，EMC性能经过优化，用户可专注于上层应用开发和产品外观结构设计，快速实现从原型到量产产品的转化。
• 灵活的定制服务：米尔科技通常提供基于该标准底板的定制化服务。用户可以根据自身产品需求，对接口进行增减、调整布局或修改机械结构，在标准方案的基础上获得最适合自己产品的PCBA。
• 完善的软硬件支持：配套提供完整的Linux或Android BSP（板级支持包）、驱动源码、丰富的开发文档和工具，以及稳定的长期供货保障。

典型应用场景

得益于其丰富的接口、低功耗特性及工业级可靠性设计，MYB-6ULX底板非常适合以下领域：

• 工业控制与HMI：PLC、工业网关、人机交互终端、智能仪表。
• 物联网关与边缘计算：数据采集网关、协议转换器、边缘智能设备。
• 智能家居与楼宇自动化：中央控制器、安防控制面板、智能网关。
• 医疗电子：便携式监测设备、医疗信息终端。
• 消费电子：自助服务终端、数字标牌、教育设备。

###

米尔科技MYB-6ULX底板是一款以MYC-6ULX核心板为中心，经过精心设计和验证的PCBA解决方案。它通过提供完备的工业级接口、稳定的电源架构和灵活的扩展能力，将高性能、低功耗的i.MX 6UL/6ULL处理器潜能转化为即插即用的产品开发平台。对于寻求快速产品开发、希望降低硬件设计复杂度并保证系统稳定性的企业和工程师而言，MYB-6ULX底板是一个极具价值的起点和可靠的硬件基石。
